Hochwertigkeit und Zuverlässigkeit vereint

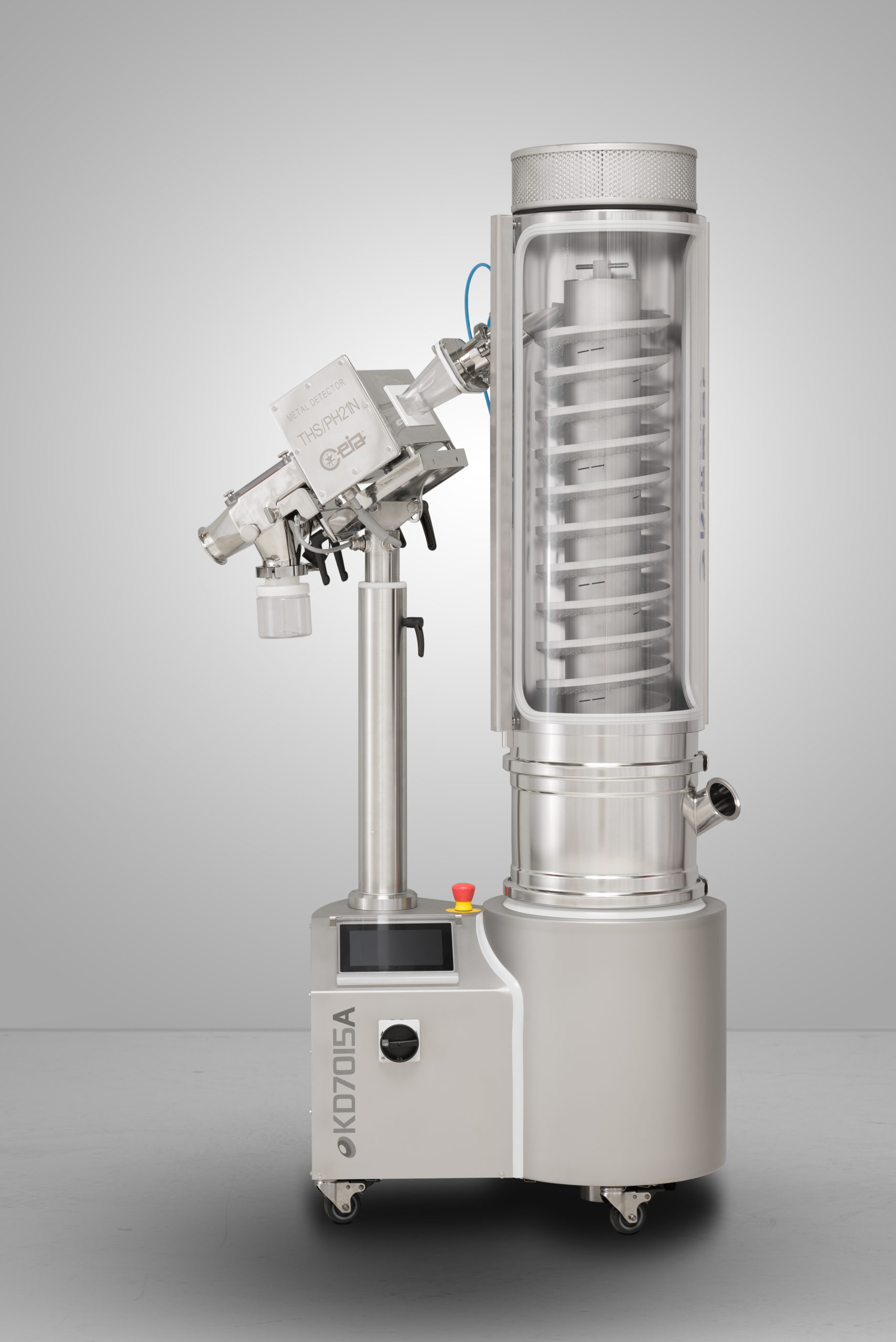

KD7015A

Hochleistungs-Tablettenentstauber, ausgestattet mit der aktuellsten Technologie kombiniert mit einem Metalldetektor von Ceia oder Lock. Die Tabletten werden dank unserer einzigartigen Beschleunigungskontrolle mit hochwertigen Wendeln auf sorgfältigste Art und Weise entstaubt und gefördert.

  • Förderhöhen von 250 bis 1500 mm
  • Bedienung von Entstauber, Metalldetektor und Verteiler über einen Touchscreen
  • Staubdichtes Sichtfenster
  • Niedrigstes Geräuschniveau < 68 dB Akustikmessungen
  • Dank einzigartiger Beschleunigungskontrolle bleibt die Vibration unabhängig von der sich im Entstauber befindlichen Menge an Tabletten konstant
  • Tabletteneinlasshöhe stufenlos verstellbar, 360° Rotationsfreiheit
  • Vibrationsfreies Gehäuse dank patentiertem Antrieb
  • Kompaktes Design, minimale Grundfläche
  • Einfachste Montage und Demontage, ohne Werkzeuge
  • Einfache Reinigung
  • Klassifizierung: Atex Zone II 2D/- Db 140 °C
  • Zertifizierung: OEB4 (1 μg/m³ bis < 10 μg/m³) gem. SMEPAC
  • Optional, HEPA Filter M-Klasse
Förderhöhen
250-1500 mm
Verfügbare Metalldetektoren
Ceia und Lock DT

Tabletteneinlauf Optionen

Der optionale rechteckige Tabletteneinlassadapter von 110 x 70 mm ermöglicht die einfache Anbindung an die Tablettenpresse. Wenn der Adapter nicht verwendet wird, kann ein Schlauch direkt am Einlauf mit Tri-Clamp angebracht werden. Der Einlass kann unabhängig vom Auslass um 360 ° gedreht werden. Unter der Verwendung optionaler Einlaufadapter kann der Entstauber leicht an die Auslasskonfigurationen verschiedener Tablettenpressen angepasst werden.

Optimale und sichere Prozesseinsicht

Die Entstauber KD7015A und KD7035A verfügen über ein staubdichtes, schwenkbares und abnehmbares PETG Fenster für eine optimale Prozesseinsicht. Das Fenster ist staubdicht abgedichtet, um die Anforderungen für gefährlichen Stäube OEB3 bis OEB 4 zu erfüllen. Das Fenster ermöglicht einen einfachen Zugang für das einfache Entfernen der Wendel zur Reinigung, ohne das Gehäuse zu entfernen.

Touchscreen Bedienfeld

Die kombinierten Einheiten der KD70A Serie verwenden die KC7070A Touchscreen Steuerung, welche die vollständige Steuerung von Entstauber, Metalldetektor und Verteiler ermöglicht, wenn er über einen einzigen Touchscreen verwendet wird. Die Steuerung KC7070A arbeitet mit einem Beschleunigungssensor im Antrieb, um die optimale Betriebsfrequenz für eine einfache Bedienung zu bestimmen. Ausserdem werden die Betriebseinstellungen und -parameter des Entstaubers und des Metalldetektors an einem gemeinsamen Ort angezeigt, um die Bedienung zu vereinfachen. Es stellt auch die vollständige Einhaltung von 21 CFR Part 11 sicher, einschliesslich Benutzeranmeldung, Rezept- und Benutzerverwaltung, Audit-Trail für Alarme und vollständiger Log-Protokolle während des Betriebs. Eine widerstandsfähige transparente Abdeckung schützt den Touchscreen vor herabfallenden Gegenständen oder Kratzern.

Versorgungs Anschlüsse

Alle Krämer Entstauber verfügen über einen 2 Zoll Tri-Clamp Vakuumanschluss für eine einfache Montage eines Staubsaugers. Die Höhenverstellung der Entstauber KD7015A und KD7035A ist zusammen mit allen Kabeln eingehaust, um eine saubere Anordnung zu gewährleisten. Das Gehäuse enthält eine arretierbare Gasdruckfeder, mit der der Entstauber einfach vertikal an die Höhe des Tablettenpresseauslasses angepasst werden kann. Die gesamte Verkabelung ist im Gehäuse eingeschlossen, um ein übersichtliches Aussehen und eine einfache Reinigung zu gewährleisten. Der Schnellkupplungsstecker ermöglicht die Verwendung vorkonfektionierter Kabel mit Stromversorgung sowie optionale Signale für die Kommunikation mit vorgeschalteten Geräten wie Tablettenpressen.

KC7070A – Die Smarte Steuerung

Die Entstauber KD7015A und KD7035A verfügen über die neue KC7070A Steuerung mit optionaler OPC UA-Schnittstelle von Maschine zu Maschine. Dieses neue Kommunikationsprotokoll zwischen Tablettenpresse und Entstauber ermöglicht den Austausch von Maschinenalarmen, -zuständen und verschiedenen Entstauber-Funktionen über TCP/IP. Der integrierte VNC-Server ermöglicht die Fernzugriffsdiagnose von überall aus, um einen störungsfreien Support zu gewährleisten und ungeplante Ausfallzeiten zu minimieren. Dieses Smart-Connect-Produkt ist Industrie 4.0-fähig.



Staubdichte Antriebseinheit

Die Entstauberantriebe KD7015A und KD7035A sind durch eine Silikonmembran, die mit einer Schraubflanschdichtung fixiert wird, vor Staub geschützt. Die Dichtungsmembran schützt alle mechanischen und elektrischen Komponenten des Antriebs vor dem Eindringen von Staub und ermöglicht so einen störungsfreien Betrieb und eine einfache Wartung.

Containment und ATEX Performance

Die Entstauber KD7010 und KD7030 wurden unabhängig getestet und zertifiziert, um die Sicherheitsstufen OEB 3 und OEB 4 gemäss den ISPE-SMEPAC-Anforderungen sowie der EG-Maschinenrichtlinie 2006/42 / EG und der Richtlinie 94/9 / EG (ATEX-95) zu erfüllen.



Absaugungsüberwachung

Der Durchflusssensor, eine Option bei beiden Modellen KD7015A und KD7035A, ermöglicht die Überwachung der Absaugung. Der Sensor stellt sicher, dass der Absaugungswert korrekt ist und im vorgegebenen Bereich liegt. Sollte die Absaugung verloren gehen oder nicht mehr im richtigen Bereich liegen, wird ein Alarm ausgelöst.

Spezifikationen

Netzanschluss

110-240 V, 50/60 Hz

Stromaufnahme

3 A

Lärmemission (1m)

< 68 dB(A)

Förderhöhen

250-500-750-1000-1250-1500 mm

Auslasshöhe

640-2150 mm

Einlasshöhe einstellbar

Einlasshöhe

710-895 mm

Gesamthöhe

1225-2730 mm

Fördertechnologie

Aufwärtsfördernde Spirale

Antriebstechnologie

Pat. Gegengewicht

Standfläche

705-635 mm

Produktberührende Materialien

AISI 316L, Silikon, PET-G, PUR

Gewicht

138-184 kg

Druckluft

Ø6/4mm, 50-100 l/min (p=1.5-2 bar)

Absaugung

2" tri-clamp, 100-250m3/h (p=10-20 mbar)

Produkte-Einlass

2.5" tri-clamp

Produkte-Auslass

2.5" tri-clamp

Schutzklasse Antrieb

IP54

Schutzklasse Gehäuse/Steuerung

IP50

Steuerung

7" Touchscreen

Metalldetektor Modelle

Ceia THS/PH21 N DT , Lock Insight DT

Metalldetektor Detektionsempfindlichkeiten

Ceia SS316L=0.40 / FE=0.25 / N-FE=0.30 , Lock SS316L=0.50 / FE=0.30 / N-FE=0.35

Verarbeitung von Tabletten (div. Formen) Ø3-35 mm

Verarbeitung von Mini/Micro-Tabletten Ø1.5-3 mm

Verarbeitung von Brausetabletten Ø25-35 mm

Verarbeitung von Kapseln Nr. 4-00

Fördergeschwindigkeit Mini/Micro-Tablette <Ø2.5 mm

7'500'000 tabs/h

Fördergeschwindigkeit Tablette Ø2.5 mm

5'500'000 tabs/h

Fördergeschwindigkeit Tablette Ø5 mm

3'500'000 tabs/h

Fördergeschwindigkeit Tablette Ø13 mm

410'000 tabs/h

Fördergeschwindigkeit Tablette Ø20 mm

130'000 tabs/h

Fördergeschwindigkeit Tablette Ø25 mm

68'000 tabs/h

Fördergeschwindigkeit Tablette Oblong 16.3 x 7.6 x 5.7 mm

425'000 tabs/h

Explosionsschutz ATEX 94/9/EG

II 2D/- Db 140 °C

OEL Level gem. SMEPAC

OEB 3-4

cGMP Konformität

CE Konformität

Option Musterzug

Option Wendeloberflächen

Option Einlaufadapter

Option Auslaufadapter

Option Absaugrohradapter

Option Mini/Micro-Tablettten

Option Metalldetektor Testtabletteneinwurf KT2010

Option WIP Manuell/Auto

Option 4-Weg-Ablaufventilsystem (Abwasser/Absaugung/Rücklauf)

Option Hepa Filter

Option Leerkapselsortiergerät KCS10

Option Stausensoren

Option Verteiler 2-fach Manuell KV2010 DT/WIP

Option Verteiler 2-fach Auto KV2020 DT/WIP

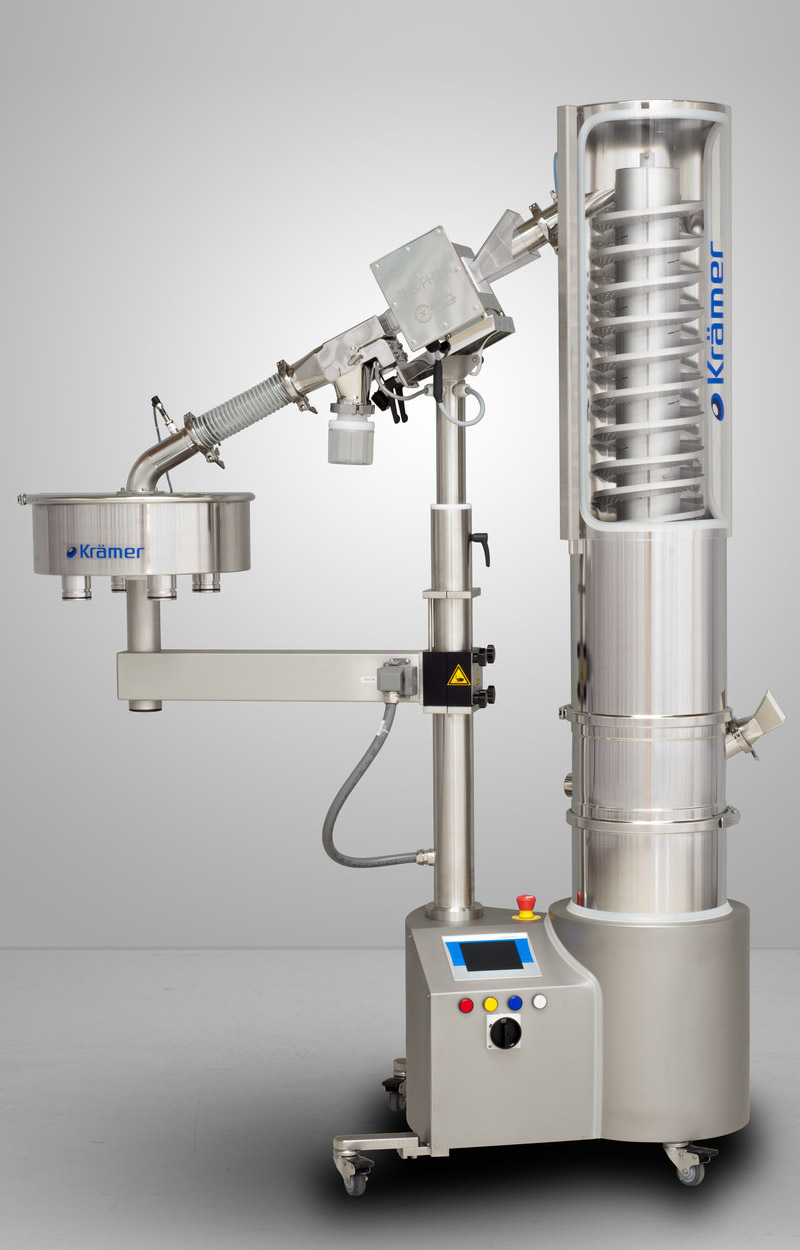

Option Verteiler 2-12-fach Auto V4000-V5000 DT/WIP

Option Füllstandsensoren f. Verteiler

Option Vacuumüberwachung

Option Validierungsdokumente

Option Materialzertifikate
