Soluciones de alta gama adaptadas a sus necesidades

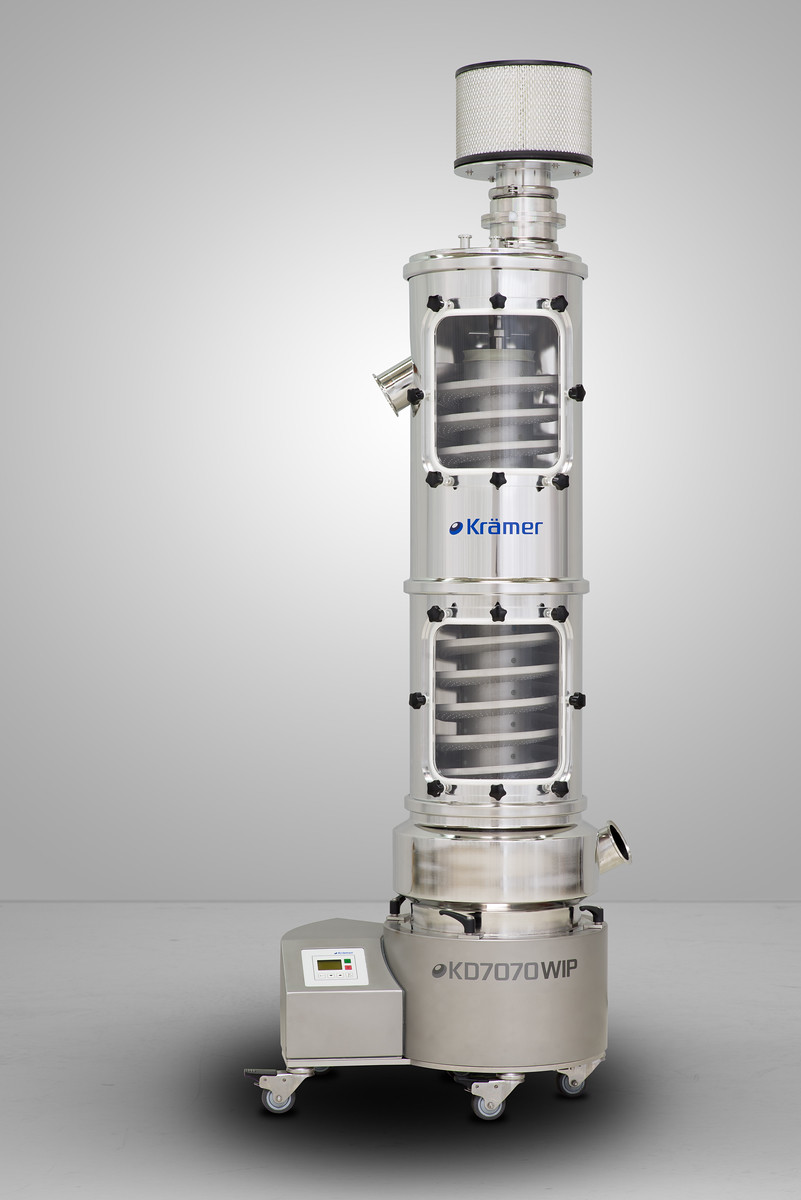

KD7070

Gracias al espíritu pionero y a la constante innovación de la empresa Krämer, esta se ha convertido en el principal proveedor mundial de soluciones para aplicaciones wash-in-place. Así también con la última generación de desempolvadores KD70WIP que provee una solución integral de alta contención (OEB 5) para la producción de productos activos y altamente potentes.

  • Altura de transporte de 400 a 1600 mm
  • Para un acceso ideal, el controlador puede ser colocado a la izquierda o a la derecha
  • La salida de comprimidos puede ser conectada a equipos periféricos tales como detectores de metales, distribuidores o tobogán etc.
  • Baja emisión de ruidos < 68 dB
  • Equipado con un sensor de aceleración que asegura vibración constante, independiente de la carga/ cantidad de pastillas que se encuentren en el desempolvador
  • La carcasa no vibra, unidad vibratoria patentada con contrapeso
  • Diseño compacto, minima superficie de base
  • Fácil montaje y desmontaje, no se necesitan herramientas
  • Limpieza eficiente con modo WIP manual
  • Alta contención para aplicaciones OEB5 (<1 μg/m³), inclusive dispositivos periféricos
  • Clasificación: Atex Zona II 2D/- Db 140 °C
Alturas de transporte
400-1600 mm
Capacidad de transporte
hasta 3,5 Mio tph

Entrada de la tableta

La entrada del producto utiliza una brida Tri-Clamp para conexiones herméticas al polvo. La entrada puede girarse 360° independientemente de la salida. Con el uso de adaptadores de entrada opcionales, el desempolvador se ajusta fácilmente a varias configuraciones de descarga de la prensa de tabletas.

hélice

Helix con boquillas de lavado integradas de alta eficiencia para un consumo mínimo de agua de menos de 50 L / min. Suministro de agua innovador a través de la columna central Helix. Hélice modular para un fácil montaje y desmontaje, sin necesidad de herramientas. La hélice puede manipular tabletas con un diámetro de 3 a 35 mm, así como cápsulas de todos los tamaños.

ÓPTIMA Y SEGURA VISIÓN DEL PROCESO

El desempolvador KD7070 tiene una ventana PETG a prueba de polvo y extraíble para una visión óptima del proceso. La ventana está sellada contra el polvo y el agua para cumplir con los requisitos para polvos peligrosos OEB 5. La ventana permite un fácil acceso para quitar fácilmente la hélice para su limpieza.

Panel de control fácil de usar

El KD7070 utiliza el controlador de frecuencia KC7020. El KC7020 utiliza un sensor de aceleración en la unidad para determinar la frecuencia de funcionamiento óptima para facilitar la operación. La pantalla LCD permite al operador encender y apagar la máquina y elegir la velocidad de transporte necesaria para operar con la prensa. La función de operación remota del KC7070 permite la conexión y el funcionamiento a través de los controles de la prensa si está equipada con ellos.

Filtro

El filtro HEPA opcional clase H14, de accionamiento manual, garantiza la máxima seguridad para el operario.

Válvulas de drenaje

El sistema opcional de válvula de drenaje de 4 vías puede ser accionado manualmente, lo que permite un fácil manejo de la recolección de polvo y el drenaje de agua.

CONTENCIÓN Y RENDIMIENTO ATEX

El desempolvador KD7070 ha sido probado y certificado independientemente para cumplir con los niveles de contención OEB5 de acuerdo con los requisitos de ISPE – SMEPAC así como la Directiva de Maquinaria de la CE 2006/42/EC y la Directiva 94/9/EC (ATEX-95).

Especificaciones

Suministro de energía

110-240 V, 50/60 Hz

Corriente máxima

3 A

Emisión de ruido (1 m)

< 68 dB(A)

Altura de elevación

400-800-1200-1600 mm

Altura de salida

905-2114 mm

Altura de entrada ajustable

Altura de entrada

471 mm

Altura total

1514-2723 mm

Tecnología de transporte

Espiral ascendente

Tecnología de la unidad de accionamiento

Pat. contra peso

Huella

615-520 mm

Partes en contacto con producto

AISI 316L, silicona, PET-G, PUR

Peso

110-170 kg

Aire comprimido

Ø6/4mm, 50-100 l/min (p=3-6 bar)

Extracción de aire

2" tri-clamp, 100-250m3/h (p=10-20 mbar)

Consumo de agua

16-46 l/min

Entrada del producto

ISO DN 65 tri-clamp

Salida del producto

ISO DIN 65 tri-clamp

Clasificación de protección unidad de accionamiento

IP65

Clasificación de protección del gabinete electr./contr.

IP65

Controlador

Pantalla LCD retroiluminada con panel táctil

Procesamiento de comprimidos (formas var.) Ø3-35 mm

Procesamiento de mini/micro-comprimidos Ø1.5-3 mm

Procesamiento de comprimidos efervescentes Ø25-35 mm

Procesamiento de las cápsulas Nr. 4-00

Capacidad de transporte mini/micro-comprimidos <Ø2.5 mm

10'300'000 tabs/h

Capacidad de transporte comprimido Ø5 mm

6'300'000 tabs/h

Capacidad de transporte comprimido Ø13 mm

1'800'000 tabs/h

Capacidad de transporte comprimido Ø20 mm

240'000 tabs/h

Capacidad de transporte comprimido Ø25 mm

95'000 tabs/h

Capacidad de transporte comprimido oblongo 16.3 x 7.6 x 5.7 mm

770'000 tabs/h

Capacidad de transporte cápsula tamaño Nr. 4

300'000 caps/h

Capacidad de transporte cápsula tamaño Nr. 3

300'000 caps/h

Capacidad de transporte cápsula tamaño Nr. 2

300'000 caps/h

Capacidad de transporte cápsula tamaño Nr. 1

300'000 caps/h

Capacidad de transporte cápsula tamaño Nr. 0

300'000 caps/h

Capacidad de transporte cápsula tamaño Nr. 00

250'000 caps/h

Protección contra explosiones ATEX 949EG

II 2D/- Db 140 °C

Nivel OEL según SMEPAC

OEB 5

Cumplimiento del cGMP

Cumplimiento del CE

Opción recolección de muestras

Opción revestimiento de la hélice

Opción adaptador de entrada

Opción adaptador de salida

Opción adaptador de extracción de aire

Opción de mini/micro-comprimidos

Opción dispositivo de inserción de tabletas de prueba detector de metales KT2010

Opción WIP manual/auto

Opción 4 sistema de válvula de drenaje (drenaje/extracción de aire/retorno)

Opción filtro hepa

Opción clasificador de cápsulas vacías KCS10

Opción sensores de atascos

Opción distribuidor manual de 2 salidas KV2010 DT/WIP

Opción distribuidor automático de 2 salidas KV2020 DT/WIP

Opción distribuidor automático de 12 salidas V4000-V5000 DT/WIP

Opción sensores de nivel de llenado

Opción de monitoreo de la extracción de aire

Opción de validación de la documentación

Opción certificados de materiales
