High-End Lösungen auf Ihre Bedürfnisse zugeschnitten
KD7075A

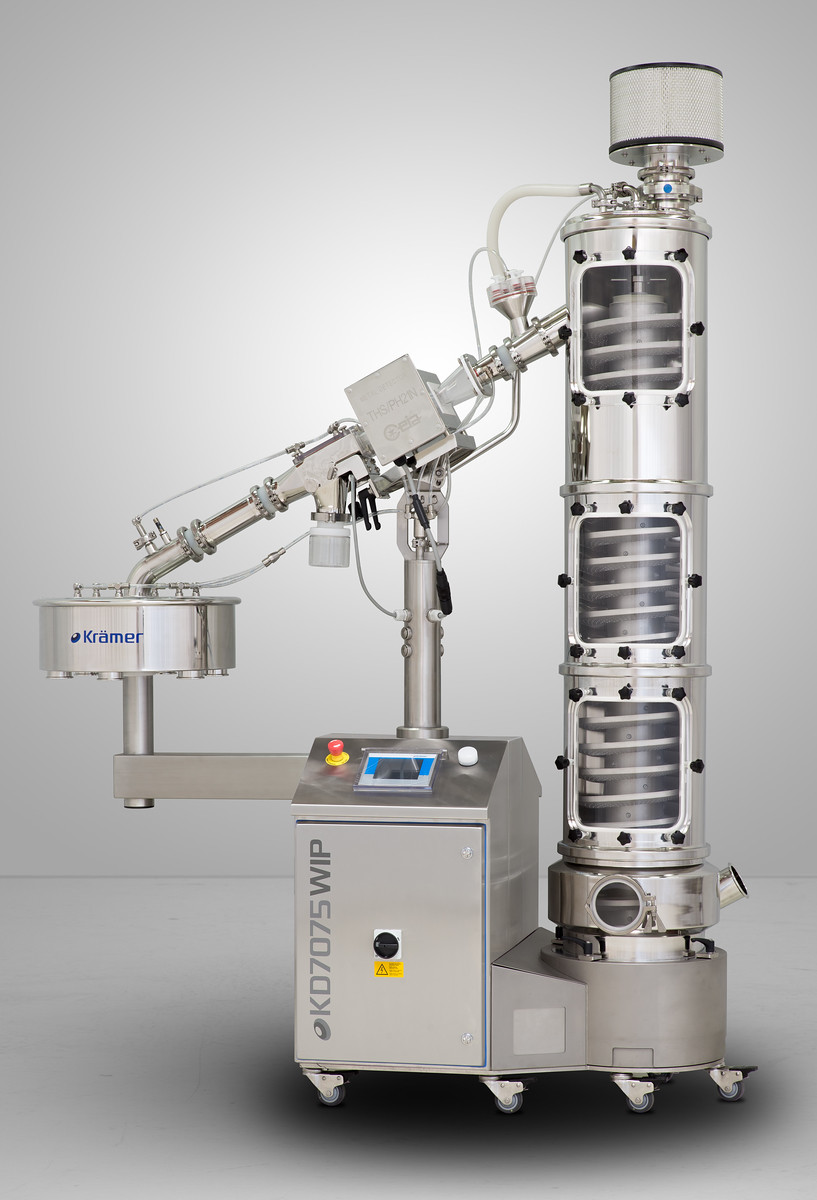

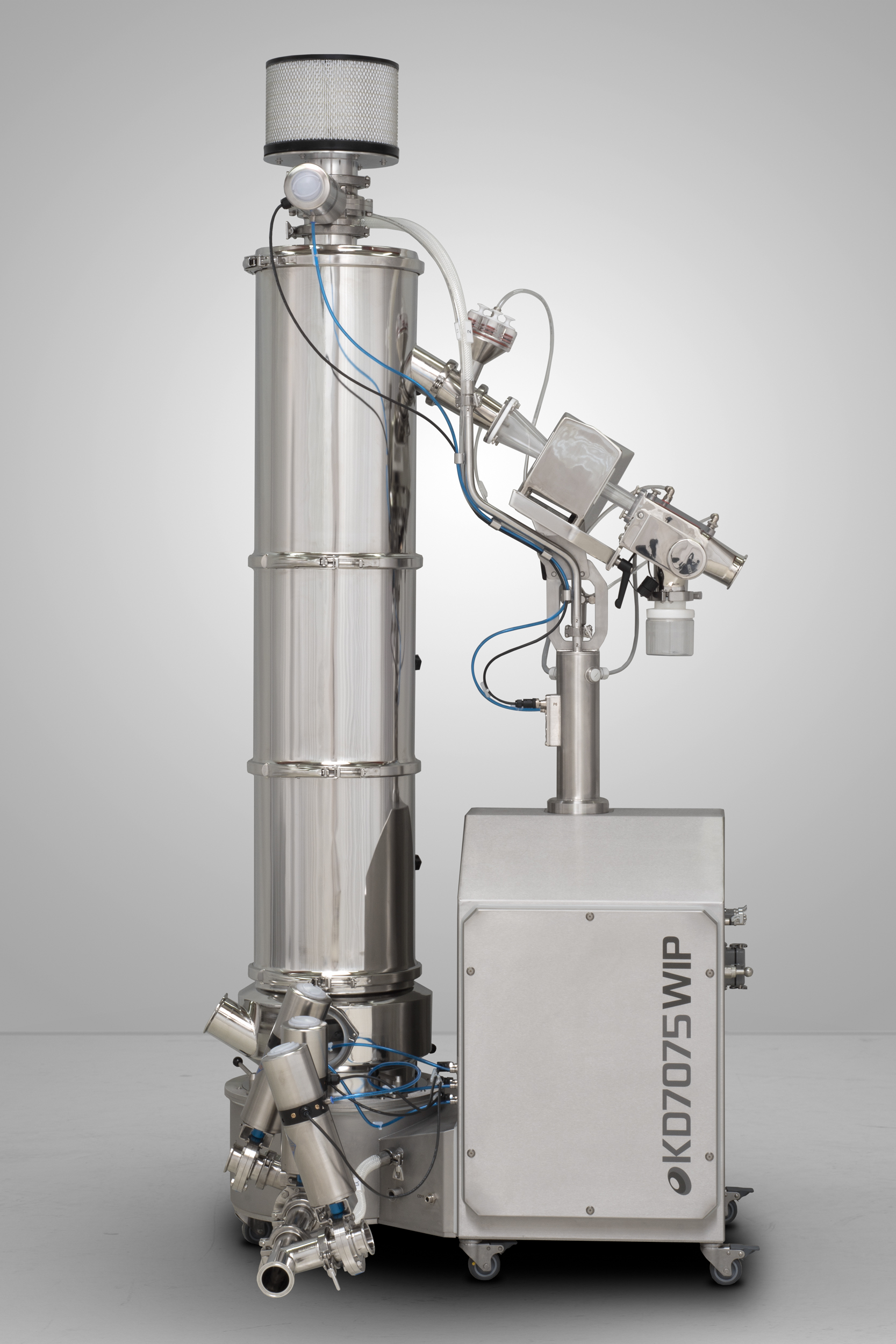

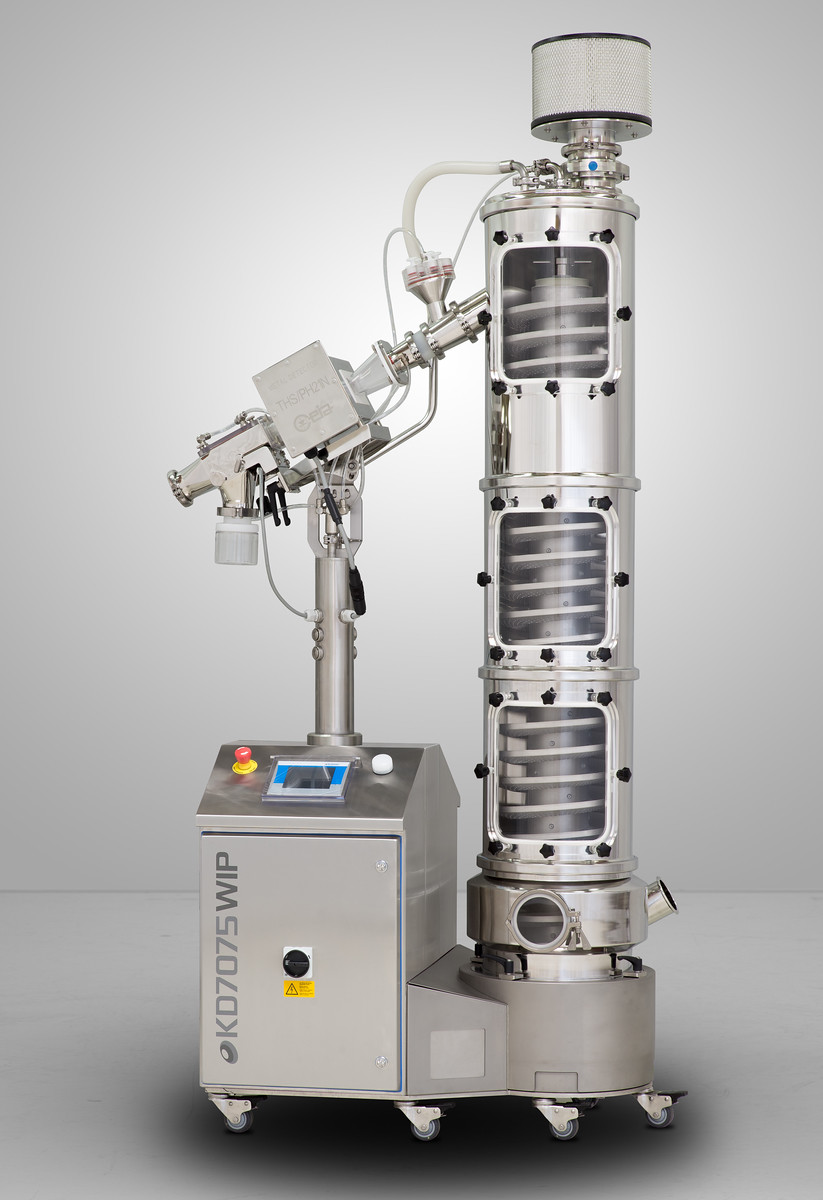

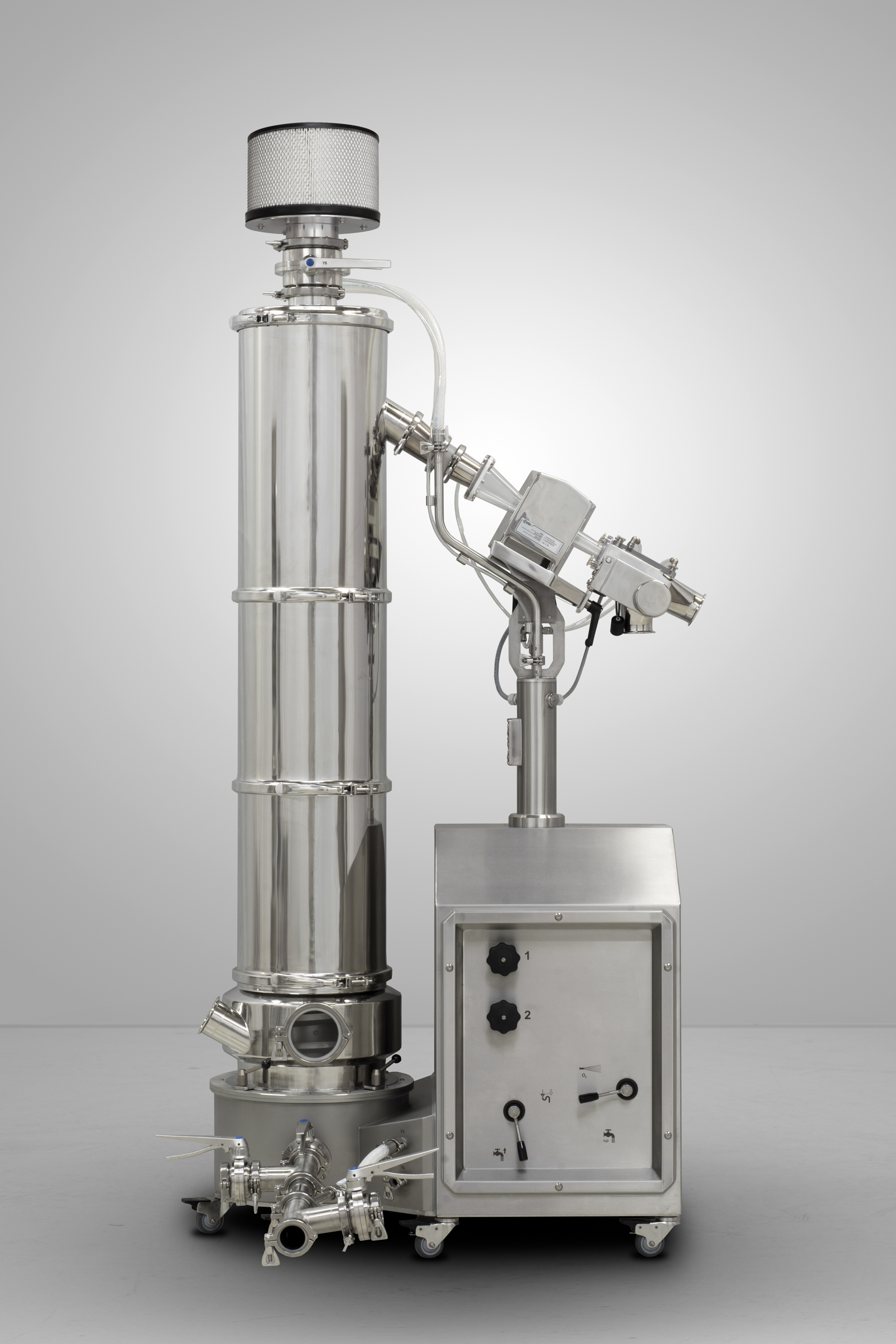

Dank einzigartigem Pioniergeist und unnachgiebiger Innovationslust ist die Firma Krämer zum weltweit führenden Anbieter für Wash-in-Place-Lösungen geworden. So auch mit der neusten Gerätegeneration KD70WIP, die eine umfassende High-Containment-Lösung (OEB 5) für die Produktion von hoch-aktiven und hoch-potenten Produkten bietet.
- Förderhöhen 1200 und 1600 mm
- Bedienung von Entstauber, Metalldetektor, Verteiler und WIP-Funktionen über einen Touchscreen
- Für idealen Zugriff auf die Steuerung kann diese links oder rechts platziert werden
- Niedrigstes Geräuschniveau < 68 dB
- Dank einzigartiger Beschleunigungskontrolle bleibt die Vibration unabhängig von der sich im Entstauber befindlichen Menge an Tabletten konstant
- Vibrationsfreies Gehäuse dank patentiertem Antrieb
- Kompaktes Design, minimale Grundfläche
- Einfachste Montage und Demontage, ohne Werkzeuge
- Effiziente automatisierte oder manuelle Wash-in-Place-Reinigung
- High-Containment für OEB5 (< 1 μg/m³) Applikationen, inklusive Peripherie
- Klassifizierung: Atex Zone II 2D/- Db 140 °C
Förderhöhen
1200-1600 mm
Verfügbare Metalldetektoren
Ceia und Lock WIP
TABLETTENEINLAUF
Der Produkteeinlass verwendet einen Tri-Clamp Flansch für staubdichte Verbindungen. Der Einlass kann unabhängig vom Auslass um 360 ° gedreht werden. Unter der Verwendung optionaler Einlaufadapter kann der Entstauber leicht an die Auslasskonfigurationen verschiedener Tablettenpressen angepasst werden.
WENDEL
Wendel mit integrierten hocheffizienten Waschdüsen für minimalen Wasserverbrauch von weniger als 50 L/min. Innovative Wasserversorgung durch Helix-Mittelsäule. Modulare Wendel für einfache Montage und Demontage, kein Werkzeug erforderlich. Die Wendel ist in der Lage, Tabletten mit einem Durchmesser von 3 bis 35 mm sowie Kapselgrößen aller Größen zu handhaben.
OPTIMALE UND SICHERE PROZESSEINSICHT
Der Entstauber KD7075A verfügt über ein staubdichtes und abnehmbares PETG Fenster für eine optimale Prozesseinsicht. Das Fenster ist staub- und wasserdicht abgedichtet, um die Anforderungen für gefährlichen Stäube OEB 5 zu erfüllen. Das Fenster ermöglicht einen einfachen Zugang für das einfache Entfernen der Wendel zur Reinigung.
TOUCHSCREEN BEDIENFELD
Die kombinierten Einheiten der KD70A Serie verwenden die KC7070A Touchscreen Steuerung, welche die vollständige Steuerung von Entstauber, Metalldetektor und Verteiler ermöglicht, wenn er über einen einzigen Touchscreen verwendet wird. Die Steuerung KC7070A arbeitet mit einem Beschleunigungssensor im Antrieb, um die optimale Betriebsfrequenz für eine einfache Bedienung zu bestimmen. Ausserdem werden die Betriebseinstellungen und -parameter des Entstaubers und des Metalldetektors an einem gemeinsamen Ort angezeigt, um die Bedienung zu vereinfachen. Es stellt auch die vollständige Einhaltung von 21 CFR Part 11 sicher, einschliesslich Benutzeranmeldung, Rezept- und Benutzerverwaltung, Audit-Trail für Alarme und vollständiger Log-Protokolle während des Betriebs. Eine widerstandsfähige transparente Abdeckung schützt den Touchscreen vor herabfallenden Gegenständen oder Kratzern.
FILTER
Die optionale, automatisch betätigte HEPA-Filterklasse H14 sorgt für höchste Sicherheit für den Bediener.
ABLASSVENTILE
Das optionale 4-Wege Ablassventilsystem kann automatisch betätigt werden, was eine einfache Handhabung des Vakuumanschlusses und des Wasserablaufs ermöglicht.
WASSERVERSORGUNG
Die Wasserversorgung für die Waschsequenzen im Inneren des Entstaubers und der Peripheriegeräte wird durch die Metalldetektorsäule geleitet. Alle Kabel und Druckluftschläuche werden ebenfalls durch die Metalldetektorsäule geführt. Optimale Reinigungsfähigkeit.
VERSORGUNGS ANSCHLÜSSE
Die Stromanschlüsse für Wasser, Luft und Verkabelung befinden sich bequem auf der Rückseite der Maschine.
DESIGN
Hygienische Designgehäuse für Controller KC7070A und Mediabox KM7070 für einfache Reinigungsfähigkeit. Schräge überhängende Oberseite für Wasserabfluss, geschlossene Scharniere und abgedichtete Türen verhindern das Einschließen von Wasser und Schmutz. Staubdicht und wasserstrahlgeschützt dank Schutzart IP65.
MEDIABOX
Designgehäuse im Hygienic-Design für Controller KC7070A und Mediabox KM7070 für einfache Reinigungsfähigkeit. Schräge überhängende Oberseite für Wasserabfluss, geschlossene Scharniere und abgedichtete Türen verhindern das Einschließen von Wasser und Schmutz. Staubdicht und wasserstrahlgeschützt dank Schutzart IP65.
BENUTZERFREUNDLICHES HMI
WIP-Betrieb mit einfacher, gut organisierter Oberfläche. Vorkonfigurierte oder kundenspezifische Waschkonfigurationen. Individuelle Einstellung der verschiedenen Sensoren. Einfach zu bedienende WIP-Kommunikationsschnittstelle über die Fernbedienung der Tablet-Presse. Einrichtung aller WIP-Funktionen für reproduzierbare Reinigungsrezepte. Unkomplizierte Rezepturkonfiguration und -verwaltung. Matrixansicht aller Ventile zur einfachen grafischen Konfiguration von Waschsequenzen. Das Ventilmanagement kann auch für das Ausblas- und Trocknungsprogramm konfiguriert werden.
KC7070A – DIE SMARTE STEUERUNG
Der Entstauber KD7075A verfügt über die neue KC7070A Steuerung mit optionaler OPC UA-Schnittstelle von Maschine zu Maschine. Dieses neue Kommunikationsprotokoll zwischen Tablettenpresse und Entstauber ermöglicht den Austausch von Maschinenalarmen, -zuständen und verschiedenen Entstauber-Funktionen über TCP/IP. Der integrierte VNC-Server ermöglicht die Fernzugriffsdiagnose von überall aus, um einen störungsfreien Support zu gewährleisten und ungeplante Ausfallzeiten zu minimieren. Dieses Smart-Connect-Produkt ist Industrie 4.0-fähig.
CONTAINMENT UND ATEX PERFORMANCE
Die Entstauber KD7075A wurde unabhängig getestet und zertifiziert, um die Sicherheitsstufen OEB 5 gemäss den ISPE-SMEPAC-Anforderungen sowie der EG-Maschinenrichtlinie 2006/42 / EG und der Richtlinie 94/9 / EG (ATEX-95) zu erfüllen.
Spezifikationen
Netzanschluss
110-240 V, 50/60 Hz
Stromaufnahme
3 A
Lärmemission (1m)
< 68 dB(A)
Förderhöhen
1200-1600 mm
Auslasshöhe
1305-1708 mm
Einlasshöhe einstellbar
Einlasshöhe
471 mm
Gesamthöhe
2312-2715 mm
Fördertechnologie
Aufwärtsfördernde Spirale
Antriebstechnologie
Pat. Gegengewicht
Standfläche
1079-650 mm
Produktberührende Materialien
AISI 316L, Silikon, PET-G, PUR
Gewicht
150-193 kg
Druckluft
Ø6/4mm, 50-100 l/min (p=3-6 bar)
Absaugung
2" tri-clamp, 100-250m3/h (p=10-20 mbar)
Wasserverbrauch
36-46 l/min
Produkte-Einlass
ISO DN 65 tri-clamp
Produkte-Auslass
2.5" tri-clamp
Schutzklasse Antrieb
IP65
Schutzklasse Gehäuse/Steuerung
IP65
Steuerung
7" Touchscreen
Metalldetektor Modelle
Ceia THS/PH21 N WIP , Lock Insight WIP
Metalldetektor Detektionsempfindlichkeiten
Ceia SS316L=0.40 / FE=0.25 / N-FE=0.30 , Lock SS316L=0.50 / FE=0.30 / N-FE=0.35
Verarbeitung von Tabletten (div. Formen) Ø3-35 mm
Verarbeitung von Mini/Micro-Tabletten Ø1.5-3 mm
Verarbeitung von Brausetabletten Ø25-35 mm
Verarbeitung von Kapseln Nr. 4-00
Fördergeschwindigkeit Mini/Micro-Tablette <Ø2.5 mm
10'300'000 tabs/h
Fördergeschwindigkeit Tablette Ø2.5 mm
8'300'000 tabs/h
Fördergeschwindigkeit Tablette Ø5 mm
6'300'000 tabs/h
Fördergeschwindigkeit Tablette Ø13 mm
574'000 tabs/h
Fördergeschwindigkeit Tablette Ø20 mm
240'000 tabs/h
Fördergeschwindigkeit Tablette Ø25 mm
95'000 tabs/h
Fördergeschwindigkeit Tablette Oblong 16.3 x 7.6 x 5.7 mm
770'000 tabs/h
Fördergeschwindigkeit Kapselgrösse Nr. 4
300'000 caps/h
Fördergeschwindigkeit Kapselgrösse Nr. 3
300'000 caps/h
Fördergeschwindigkeit Kapselgrösse Nr. 2
300'000 caps/h
Fördergeschwindigkeit Kapselgrösse Nr. 1
300'000 caps/h
Fördergeschwindigkeit Kapselgrösse Nr. 0
300'000 caps/h
Fördergeschwindigkeit Kapselgrösse Nr. 00
250'000 caps/h
Explosionsschutz ATEX 94/9/EG
II 2D/- Db 140 °C
OEL Level gem. SMEPAC
OEB 5
cGMP Konformität
CE Konformität
Option Musterzug
Option Wendeloberflächen
Option Einlaufadapter
Option Auslaufadapter
Option Absaugrohradapter
Option Mini/Micro-Tablettten
Option Metalldetektor Testtabletteneinwurf KT2010
Option WIP Manuell/Auto
Option 4-Weg-Ablaufventilsystem (Abwasser/Absaugung/Rücklauf)
Option Hepa Filter
Option Leerkapselsortiergerät KCS10
Option Stausensoren
Option Verteiler 2-fach Manuell KV2010 DT/WIP

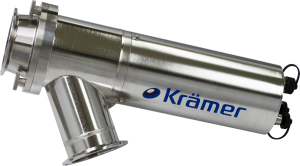

Option Verteiler 2-fach Auto KV2020 DT/WIP
Option Verteiler 2-12-fach Auto V4000-V5000 DT/WIP
Option Füllstandsensoren f. Verteiler
Option Vacuumüberwachung
Option Validierungsdokumente
Option Materialzertifikate
