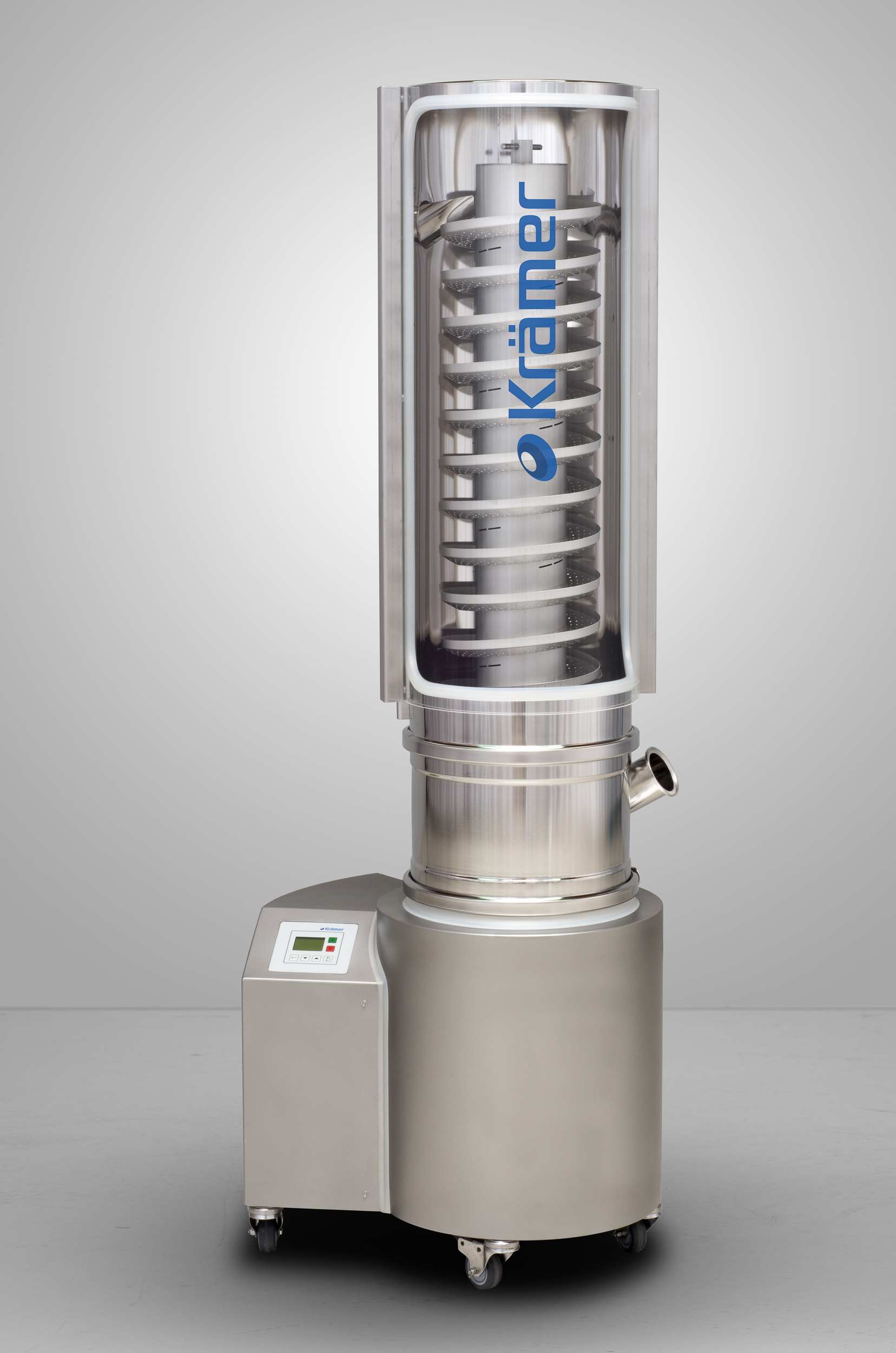

KD7010

高性能片剂除尘器采用最新技术。通过我们独特的加速控制系统和高质量的螺旋,以最细致的方式对片剂进行除尘和输送

  • 输送高度 250 至 1500 mm
  • 防尘观察窗口
  • 最低噪音水平 < 68 dB 声学测量
  • 归功于独特的加速控制,无论吸尘器中的片剂量如何,振动都能保持不变
  • 良好目视检查
  • 片剂入口高度可无级调节,360°旋转
  • 采用专利驱动器,外壳无振动
  • 设计紧凑,占地面积小
  • 最简单的装配和拆卸,无需工具
  • 简易清洁
  • 新分类:Atex 区 II 2D/- Db 140 °C
  • 新认证:OEB4 (1 μg/m³ bis < 10 μg/m³) 根据 SMEPAC

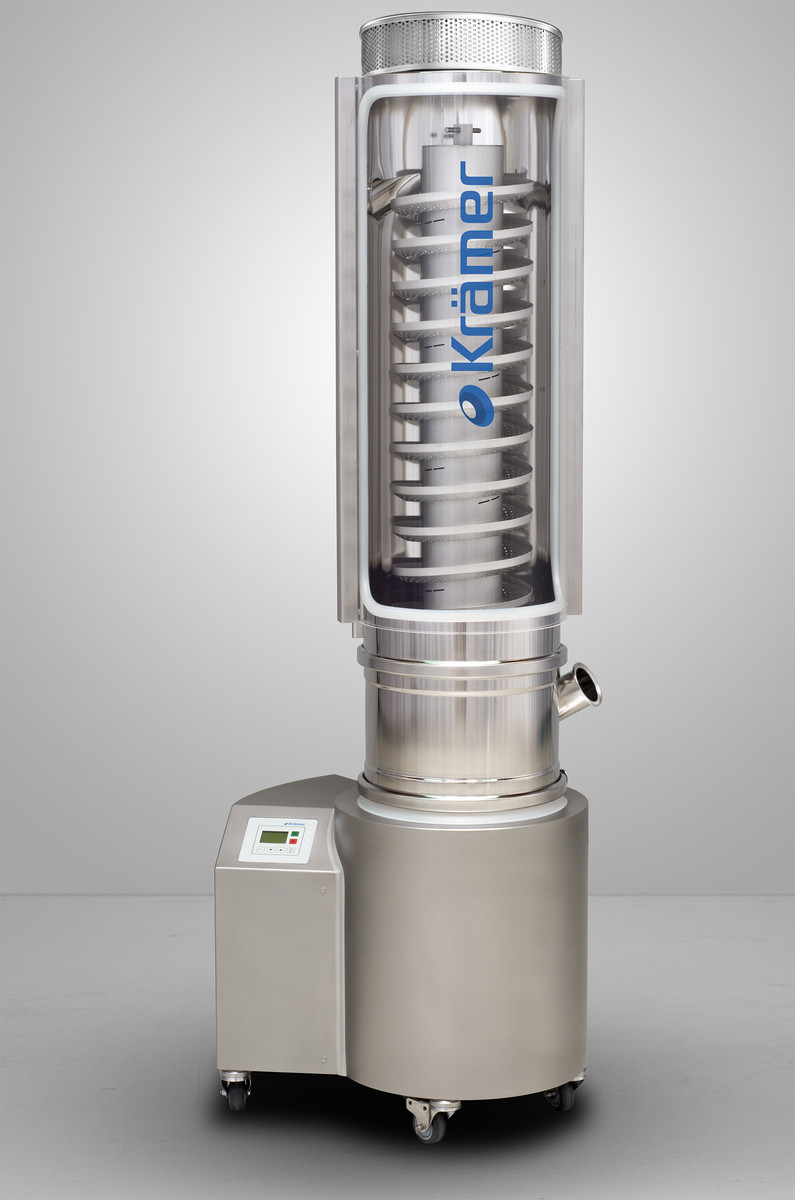

  • 可选,HEPA 过滤器 M 级
输送高度
250-1500mm
输送能力
高达每小时350万片

片剂入口选配

通过一个110X70mm矩形片剂入口,包含转接器,可连接压片机和上游设备.如果不用转接器,可以直接使用软管连接到TC入口,入口可以360° 旋转。独立的片剂出口。通过选配入口转接器,筛片机可以非常简单的调整以便适应各种压片机出片结构。

最佳和安全的流程视窗

除尘器KD7010和KD7030具有防尘,可旋转和可移动的PETG窗口,可最佳地了解工艺流程。 为了满足危险粉尘OEB3到OEB 4的要求,窗户是密封的。 该窗口允许轻松检修,以便轻松卸下线圈以进行清洁,而无需卸下外壳。

易于处理

KD7010和KD7030使用变频器KC7020。 KC7020在驱动器中使用加速度计来确定最佳的操作频率,以便于操作。 操作员可以通过LCD屏幕打开和关闭机器,并选择所需的传送带速度,以通过压片机进行操作。 如果有的话,KC7020远程控制功能可通过压片机的控制元件进行连接和操作。

应用接口

所有克莱默(Kramer)筛片机都自带2英寸的TC快接头卡箍,可以简单快捷的与集尘管连接。考虑到清洁需要,KD7010和KD7030筛片机的高度调节和电线全部整合在驱动单元外壳内。根据压片机出口高度,筛片机自带液压杆可以上下垂直调节,并带锁止功能。所有线路也都在底座外壳内,整体美观又便于清洁。此外,电源线采用快插头。快插可允许提前安装电源和各种与上游设备通信的信号线如压片机。

防尘密封膜

KD7010和KD7030驱动单元的保护由硅胶膜和螺栓固定的法兰密封圈来防止灰尘进入。密封膜片可以防止粉尘进入驱动机械部件和电气部件,做到简单维护或免维护。

高密及防爆

KD7010和KD7030筛片机经过独立的测试,根据ISPE-SMEPAC要求,符合OEB3和OEB4。同时满足2006/42/EC 和94/9/EC (ATEX-95).

参数

电源

110-240 V, 50/60 Hz

峰值电流

3 A

噪声(1米)

< 68 dB(A)

提升高度

250-500-750-1000-1250-1500 mm

出口高度

980-2490 mm

进气口高度可调

进气口高度

710-895 mm

总高度

1225-2730 mm

输送方式

向上螺旋

驱动单元技术

专利配重

占地面积

590-500 mm

产品接触部分

AISI 316L, 矽胶, PET-G, PUR

重量

55-98 kg

压缩空气

Ø6/4mm, 50-100 l/min (p=1.5-2 bar)

抽气(气压)

2" tri-clamp, 100-250m3/h (p=10-20 mbar)

产品入口

2.5" tri-clamp

产品出口

ISO DN 50 tri-clamp

驱动装置保护等级

IP54

外壳控制器的保护等级

IP50

控制器

带触摸板的背光液晶屏

片剂加工(直径)Ø3-35 mm

微型片剂的加工 Ø1.5-3 mm

泡腾片的加工 Ø25-35 mm

胶囊的加工 Nr. 4-00

微型片剂输送速度<Ø2.5 mm

7'500'000 tabs/h

片剂输送速度Ø5 mm

3'500'000 tabs/h

片剂输送速度Ø13 mm

410'000 tabs/h

片剂输送速度Ø20 mm

130'000 tabs/h

片剂输送速度Ø25 mm

68'000 tabs/h

椭圆片剂输送速度16.3 x 7.6 x 5.7 mm

425'000 tabs/h

防爆ATEX 949EG

II 2D/- Db 140 °C

OEL等级acc. SMEPAC

OEB 3-4

符合cGMP

符合CE

样品采集选项

可选螺旋涂层

可选入口适配器

可选插座适配器

可选抽气适配器

可选微型片剂

可选金属探测器测试片插入装置KT2010。

选项WIP手动/自动

可选四通排水阀系统(排水管外抽回)。

可选hepa过滤器

可选空胶囊分拣机KCS10

可选堵塞传感器

可选2路手动分流器 KV2010 DT/WIP

可选2路自动分流器 KV2020 DT/WIP

选项2-12路自动分流器 V4000-V5000 DT/WIP

可选充填液位传感器

可选的空气抽吸监测

文件验证选项

材料证书选项
